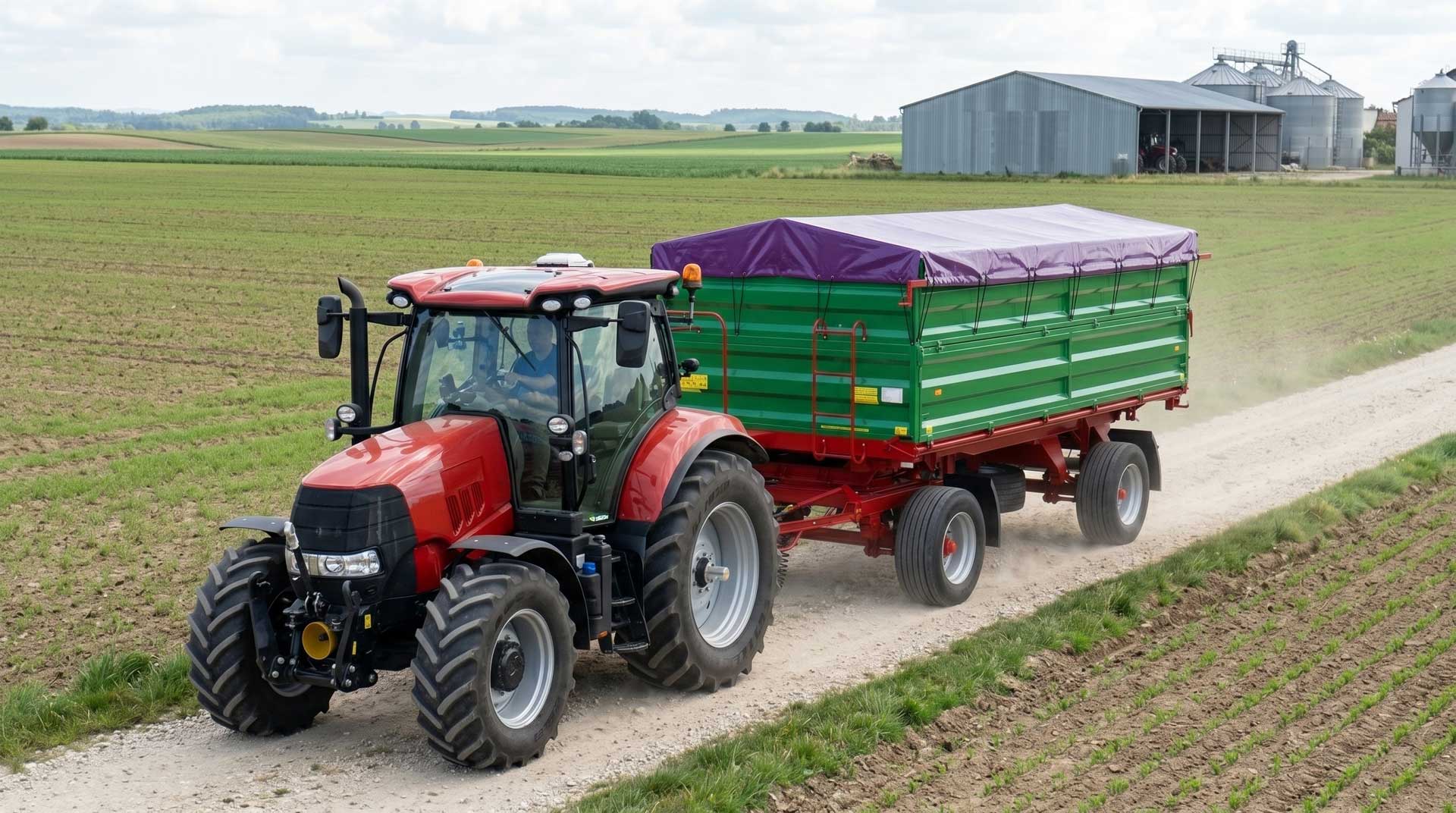

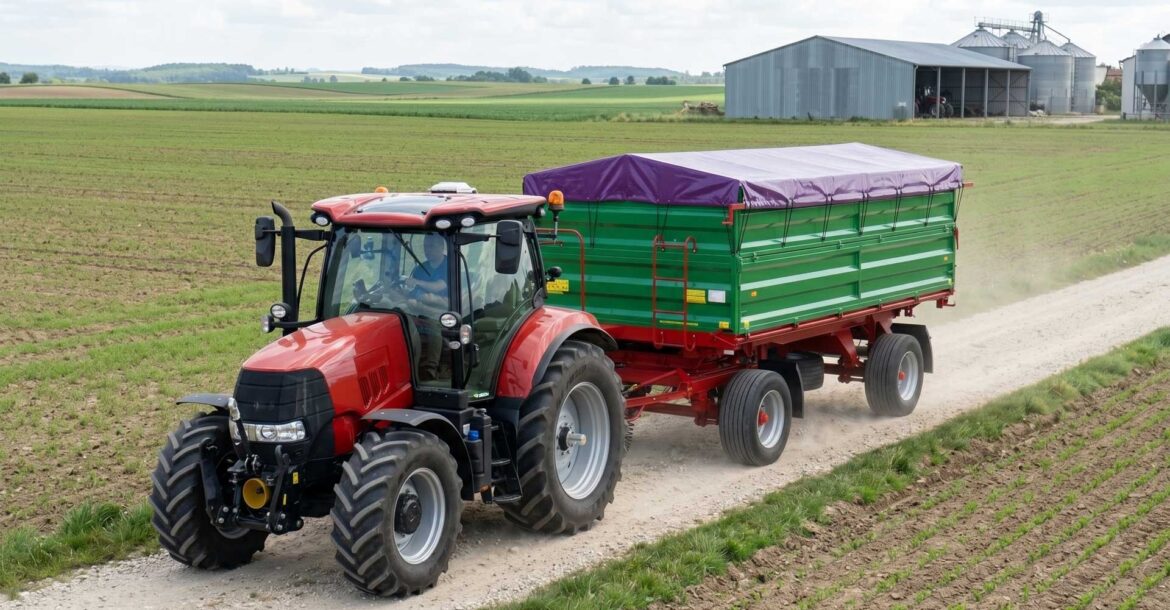

Regulacja układu pneumatycznego w przyczepach rolniczych ma bezpośredni wpływ na bezpieczeństwo, stabilność zestawu i zużycie elementów hamulcowych. Źle ustawiona pneumatyka może powodować opóźnione hamowanie, blokowanie kół, ściąganie przyczepy na jedną stronę albo przegrzewanie bębnów. W praktyce najważniejsze są trzy rzeczy: szczelność instalacji, prawidłowa reakcja zaworu hamulcowego oraz równa siła hamowania na osiach i kołach.
Układ pneumatyczny w przyczepie działa poprawnie tylko wtedy, gdy sprężone powietrze dociera do zaworów i siłowników w odpowiednim czasie oraz pod właściwym ciśnieniem. Dlatego regulacja nie powinna zaczynać się od przypadkowego skracania cięgien przy kołach. Najpierw trzeba sprawdzić sprężarkę, zbiornik powietrza, przewody, szybkozłącza, zawór sterujący, regulator siły hamowania, siłowniki oraz mechanizmy hamulcowe przy kołach.
W skrócie: Jeśli przyczepa hamuje z opóźnieniem, blokuje koła albo ściąga na jedną stronę, zacznij od diagnostyki pneumatyki: sprawdź szczelność przewodów, ciśnienie w zbiorniku, zawór hamulcowy, siłowniki i mechanikę przy kołach. Dopiero potem wykonuj regulację układu pneumatycznego w przyczepie rolniczej, wyrównując reakcję hamulców i siłę hamowania po obu stronach.
Uwaga serwisowa: pneumatyczny układ hamulcowy pracuje pod ciśnieniem. Przed demontażem przewodów, zaworów lub siłowników spuść powietrze ze zbiorników i zabezpiecz przyczepę przed przetoczeniem. Regulację wykonuj na równym podłożu, z użyciem klinów pod koła. Po każdej naprawie lub regulacji przeprowadź próbę hamowania na bezpiecznym placu, najpierw bez ładunku, a dopiero później z obciążeniem.
Jak działa pneumatyczny układ hamulcowy w przyczepie rolniczej?
Pneumatyczny układ hamulcowy wykorzystuje sprężone powietrze do sterowania hamulcami przyczepy. W podstawowym układzie ciągnik wytwarza i podaje powietrze do instalacji, a zawory sterują jego przepływem do siłowników hamulcowych. Siłownik zamienia ciśnienie powietrza na ruch mechaniczny, który przez dźwignie, rozpieraki lub wałki uruchamia hamulce przy kołach.
Najważniejsze elementy układu pneumatycznego to:
- sprężarka w ciągniku, która wytwarza ciśnienie powietrza,
- zbiornik powietrza w przyczepie lub ciągniku, zależnie od układu,
- przewody pneumatyczne i szybkozłącza,
- zawór hamulcowy przyczepy, sterujący reakcją hamulców,
- regulator siły hamowania, dopasowujący hamowanie do obciążenia,
- siłowniki pneumatyczne, które poruszają mechanizmami hamulcowymi,
- mechanizmy przy kołach: szczęki, bębny, rozpieraki, dźwignie, sprężyny i wałki.
Jeżeli którykolwiek z tych elementów działa z opóźnieniem, jest nieszczelny albo zapieczony, przyczepa może hamować nierówno. Dlatego regulacja układu pneumatycznego zawsze powinna iść w parze z diagnostyką szczelności oraz kontrolą mechaniki przy kołach.
Synchronizacja hamowania ciągnika i przyczepy – dlaczego jest tak ważna?
Synchronizacja hamowania oznacza, że ciągnik i przyczepa reagują na hamowanie w podobnym czasie i z właściwą siłą. Przyczepa nie powinna mocno opóźniać reakcji, bo wtedy pcha ciągnik. Nie powinna też hamować zbyt gwałtownie, bo może blokować koła, szarpać zestawem i szybciej zużywać okładziny.
Źle zsynchronizowany układ można rozpoznać po kilku objawach:
- przyczepa wyraźnie pcha ciągnik przy hamowaniu,
- hamowanie zaczyna się z opóźnieniem,
- koła przyczepy blokują się wcześniej niż koła ciągnika,
- zestaw szarpie przy delikatnym hamowaniu,
- przyczepa ściąga na jedną stronę,
- bębny lub piasty jednej osi są wyraźnie cieplejsze po krótkiej jeździe.
Przy synchronizacji nie wystarczy ustawić jednej śruby. Trzeba sprawdzić cały łańcuch działania: czas narastania ciśnienia, pracę zaworu przyczepy, regulator siły hamowania, skok siłowników oraz ustawienie mechanizmów przy kołach. Dopiero wtedy można mówić o równej i przewidywalnej pracy hamulców.
Regulacja siły hamowania w przyczepie rolniczej – od czego zacząć?
Regulacja siły hamowania w przyczepie rolniczej powinna zaczynać się od kontroli stanu technicznego, a nie od kręcenia regulatorem. Jeżeli bębny są zabrudzone, szczęki zużyte, rozpieraki zapieczone albo siłownik ma zbyt duży skok, sama regulacja nie da trwałego efektu.
Przed właściwą regulacją sprawdź:
- ciśnienie robocze w instalacji,
- szczelność zbiornika powietrza, przewodów i szybkozłączy,
- pracę zaworu hamulcowego przyczepy,
- stan regulatora siły hamowania,
- skok siłowników pneumatycznych,
- stan bębnów, szczęk, okładzin i sprężyn,
- luzy na dźwigniach, wałkach i rozpierakach,
- równą pracę lewej i prawej strony osi.
Jeżeli jedna strona hamuje słabiej, a druga mocniej, nie należy od razu zwiększać ogólnej siły hamowania. Najpierw trzeba znaleźć różnicę między stronami: zapieczony rozpierak, zużyte okładziny, olej w bębnie, inny skok siłownika albo nieszczelność przewodu.
Kontrola szczelności przewodów, zbiornika i szybkozłączy pneumatycznych
Nieszczelności w pneumatyce powodują spadek ciśnienia, opóźnioną reakcję hamulców i częstszą pracę sprężarki. Przy dużym wycieku układ może nie osiągać właściwego ciśnienia, a przy małym wycieku problem pojawia się dopiero po dłuższym postoju albo podczas kilku kolejnych hamowań.
Najczęstsze miejsca nieszczelności to:
- szybkozłącza między ciągnikiem a przyczepą,
- pęknięte lub sparciałe przewody pneumatyczne,
- złącza gwintowane i kolanka,
- zbiornik powietrza, szczególnie okolice spawów i korka spustowego,
- zawór hamulcowy przyczepy,
- siłowniki pneumatyczne,
- uszczelnienia przy regulatorze siły hamowania.
Do szukania nieszczelności można użyć preparatu pieniącego lub wody z dodatkiem środka pieniącego. Nie wystarczy słuchać syczenia, bo niewielkie ubytki często są niesłyszalne w hałasie gospodarstwa. Po napompowaniu układu warto obserwować, czy ciśnienie spada na postoju i jak szybko układ odbudowuje ciśnienie po kilku hamowaniach.
Zawór hamulcowy przyczepy – objawy zużycia i złej regulacji
Zawór hamulcowy przyczepy odpowiada za to, kiedy i z jaką siłą powietrze trafia do siłowników. Jeżeli zawór jest zabrudzony, zużyty albo zacina się po dłuższym postoju, przyczepa może hamować z opóźnieniem lub nie odpuszczać hamulców po zwolnieniu pedału.
Typowe objawy problemów z zaworem hamulcowym to:
- opóźniona reakcja przyczepy,
- zbyt gwałtowne hamowanie przy lekkim naciśnięciu pedału,
- brak pełnego odpuszczania hamulców,
- syczenie powietrza z zaworu,
- nierówna reakcja przy kolejnych hamowaniach,
- blokowanie kół przyczepy mimo niewielkiego obciążenia,
- brak proporcjonalności między pedałem hamulca a reakcją przyczepy.
Przy zaworach pneumatycznych bardzo ważna jest czystość powietrza. Woda, olej ze sprężarki, rdza ze zbiornika i drobne zanieczyszczenia mogą powodować zacinanie. Dlatego regularne spuszczanie kondensatu ze zbiornika i kontrola osuszania powietrza mają duże znaczenie dla trwałości zaworów.
Siłowniki pneumatyczne i mechanizmy przy kołach – jak wyrównać pracę hamulców?
Siłownik pneumatyczny może być sprawny, a hamulec nadal będzie działał źle, jeśli mechanizm przy kole ma luzy, jest zapieczony albo okładziny są nierówno zużyte. W praktyce wiele problemów przypisywanych pneumatyce ma źródło w bębnach, szczękach, rozpierakach i dźwigniach.
Podczas kontroli mechanizmów przy kołach sprawdź:
- skok tłoczyska lub dźwigni siłownika,
- stan sworzni i zawleczek,
- luzy na dźwigniach hamulcowych,
- stan rozpieraków i wałków,
- zużycie szczęk i okładzin,
- stan bębnów hamulcowych,
- sprężyny powrotne,
- obecność oleju, smaru lub rdzy w bębnie.
Wyrównanie pracy hamulców polega na tym, aby lewa i prawa strona osi zaczynały hamować w podobnym momencie oraz z podobną siłą. Jeśli jedna strona ma większy luz mechaniczny, siłownik wykona część skoku „na pusto”, zanim hamulec zacznie działać. Efektem będzie ściąganie przyczepy albo słabsze hamowanie jednej strony.
Regulator siły hamowania – praca pustej i załadowanej przyczepy
Regulator siły hamowania dopasowuje reakcję hamulców do obciążenia przyczepy. Przy pustej przyczepie zbyt duża siła hamowania może blokować koła. Przy pełnym ładunku zbyt mała siła sprawi, że przyczepa będzie pchała ciągnik i wydłuży drogę hamowania.
W prostych układach regulator może mieć ustawienia ręczne, na przykład dla przyczepy pustej, częściowo załadowanej i pełnej. W bardziej rozbudowanych rozwiązaniach siła hamowania może być korygowana automatycznie zależnie od obciążenia osi lub położenia zawieszenia.
Objawy źle ustawionego regulatora to:
- blokowanie kół pustej przyczepy,
- słabe hamowanie przyczepy z ładunkiem,
- szarpanie zestawu przy lekkim hamowaniu,
- przegrzewanie bębnów,
- nierówna reakcja przy różnym obciążeniu,
- duża różnica w zachowaniu przyczepy pustej i załadowanej.
Regulator nie zastąpi sprawnych mechanizmów przy kołach. Jeżeli szczęki są zużyte, bębny zabrudzone, a rozpieraki zapieczone, ustawienie regulatora będzie tylko chwilową próbą ukrycia problemu. Najpierw trzeba przywrócić sprawność mechaniczną, a dopiero później regulować siłę hamowania.
Procedura testowa regulacji układu pneumatycznego krok po kroku
Regulację pneumatyki najlepiej wykonać według uporządkowanej procedury. Pozwala to uniknąć przypadkowych ustawień i szybciej znaleźć element, który powoduje nierówną pracę hamulców.
- Ustaw przyczepę na równym podłożu, zabezpiecz ją klinami i sprawdź, czy koła obracają się swobodnie.
- Napełnij układ powietrzem i sprawdź, czy osiąga właściwe ciśnienie robocze.
- Wykonaj kontrolę szczelności przewodów, szybkozłączy, zbiornika, zaworów i siłowników.
- Sprawdź zawór hamulcowy przyczepy, obserwując reakcję układu przy lekkim i mocniejszym hamowaniu.
- Skontroluj skok siłowników po lewej i prawej stronie osi.
- Sprawdź mechanizmy przy kołach: rozpieraki, dźwignie, szczęki, sprężyny i bębny.
- Wyrównaj luz mechaniczny, aby hamulce po obu stronach zaczynały działać w podobnym momencie.
- Ustaw regulator siły hamowania zgodnie z obciążeniem przyczepy i typem układu.
- Wykonaj próbę hamowania bez ładunku na małej prędkości.
- Powtórz próbę z obciążeniem, obserwując, czy przyczepa nie pcha ciągnika i nie blokuje kół.
Po regulacji warto dotknąć ostrożnie okolic piast po krótkiej jeździe testowej. Jedna wyraźnie gorętsza strona może oznaczać hamulec, który nie odpuszcza, zapieczony mechanizm albo zbyt mały luz. Taki objaw trzeba usunąć przed dalszą pracą.
Tabela diagnostyczna usterek pneumatyki w przyczepie rolniczej
| Objaw | Najczęstsza przyczyna | Co sprawdzić w pierwszej kolejności |
|---|---|---|
| Przyczepa hamuje z opóźnieniem | nieszczelność, zacinający się zawór, zbyt duży skok siłowników | przewody, zawór hamulcowy, siłowniki, mechanizmy przy kołach |
| Koła blokują się przy lekkim hamowaniu | zbyt duża siła hamowania, źle ustawiony regulator, zabrudzone bębny | regulator siły hamowania, szczęki, bębny, zawór przyczepy |
| Przyczepa ściąga na jedną stronę | nierówna regulacja, zapieczony rozpierak, zużyte okładziny jednej strony | mechanizmy przy kołach, skok siłowników, stan szczęk i bębnów |
| Ciśnienie spada na postoju | nieszczelne przewody, szybkozłącza, zbiornik lub zawór | test szczelności pianą, złącza, zbiornik, zawory i siłowniki |
| Hamulce nie odpuszczają | zapieczony mechanizm, zacinający się zawór, uszkodzony siłownik | rozpieraki, dźwignie, zawór hamulcowy, powrót siłownika |
| Jedna piasta mocno się grzeje | hamulec trzyma, zbyt mały luz, zapieczony rozpierak | regulację mechanizmu, sprężyny powrotne, bęben i szczęki |
| Sprężarka często dobija powietrze | ubytek powietrza w instalacji | przewody, szybkozłącza, zbiornik, zawory, korek spustowy |
Podsumowanie
Regulacja układu pneumatycznego w przyczepach rolniczych polega nie tylko na ustawieniu siły hamowania, ale na sprawdzeniu całego układu: przewodów, zbiornika, szybkozłączy, zaworu hamulcowego, regulatora, siłowników i mechanizmów przy kołach. Dopiero szczelna i sprawna instalacja daje podstawę do właściwej regulacji.
Najbezpieczniejsza kolejność jest prosta: szczelność, ciśnienie, zawór, siłowniki, mechanika przy kołach, regulator siły hamowania i próba drogowa na małej prędkości. Jeśli przyczepa hamuje równo, nie blokuje kół, nie pcha ciągnika i nie przegrzewa bębnów, układ jest dobrze zsynchronizowany i gotowy do pracy.
Najczęstsze pytania (FAQ)
Jak poznać, że układ pneumatyczny w przyczepie jest źle wyregulowany?
Najczęstsze objawy to opóźnione hamowanie, blokowanie kół, ściąganie przyczepy na jedną stronę, szarpanie zestawem oraz przegrzewanie jednej piasty. Warto wtedy sprawdzić szczelność, zawór hamulcowy, regulator siły hamowania i mechanizmy przy kołach.
Od czego zacząć regulację hamulców pneumatycznych w przyczepie?
Najpierw trzeba sprawdzić szczelność instalacji, ciśnienie robocze, przewody, szybkozłącza, zbiornik i zawór hamulcowy. Dopiero później reguluje się mechanizmy przy kołach oraz siłę hamowania.
Dlaczego przyczepa blokuje koła przy pustym ładunku?
Najczęściej oznacza to zbyt dużą siłę hamowania dla pustej przyczepy, źle ustawiony regulator albo zbyt gwałtowną reakcję zaworu. Przyczyną mogą być też zabrudzone bębny, nierówne okładziny lub źle ustawione mechanizmy przy kołach.
Dlaczego przyczepa pcha ciągnik podczas hamowania?
Przyczepa pcha ciągnik, gdy jej hamulce reagują za późno albo zbyt słabo. Przyczyną może być nieszczelność, zacinający się zawór, zbyt mały skok siłowników, zużyte szczęki albo niewłaściwe ustawienie regulatora siły hamowania.
Czy sama regulacja wystarczy, gdy hamulce są słabe?
Nie zawsze. Jeśli szczęki są zużyte, bębny zabrudzone, siłowniki nieszczelne albo zawór hamulcowy zacina się, sama regulacja nie rozwiąże problemu. Najpierw trzeba usunąć usterkę, a dopiero później ustawić siłę hamowania.
Jak często sprawdzać szczelność pneumatyki w przyczepie?
Szczelność warto sprawdzić przed sezonem, po dłuższym postoju i zawsze wtedy, gdy sprężarka często dobija powietrze albo przyczepa hamuje z opóźnieniem. Szczególną uwagę trzeba zwrócić na szybkozłącza, przewody, zbiornik, zawory i siłowniki.
