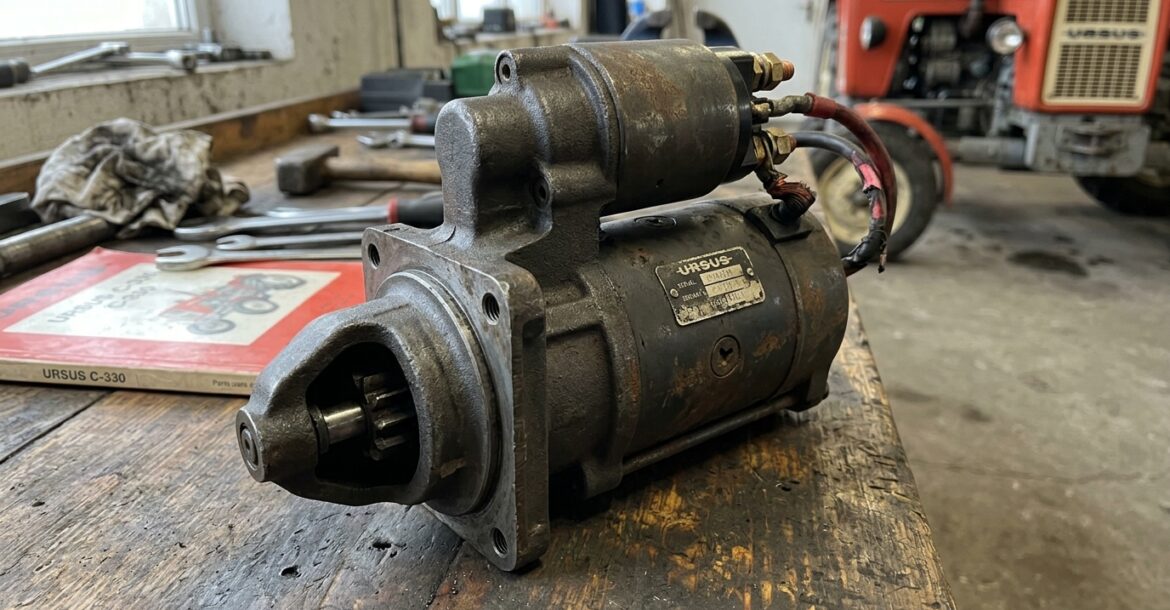

Rozrusznik w Ursusie (C-330, C-360 i pokrewne) to prosty, ale mocno obciążony element: w kilka sekund musi oddać duży moment, często w chłodzie, z gęstym olejem i nieidealną instalacją. Dlatego warto rozumieć z czego składa się rozrusznik i jak działa, bo większość awarii da się przewidzieć i zdiagnozować bez zgadywania.
W skrócie: budowa rozrusznika to: silnik prądu stałego (wirnik + komutator + szczotki), elektromagnes (włącznik), mechanizm zazębienia (bendiks) i obudowa z tulejami/łożyskami. Jeśli rozrusznik kręci wolno albo tylko „pyka”, w 1. kolejności sprawdza się spadki napięcia i masę, w 2. szczotki/komutator oraz styki elektromagnesu, a dopiero potem „ciężkie” uszkodzenia.
Uwaga bezpieczeństwo: przy pracy przy rozruszniku odłącz akumulator. Przewody rozruchowe przenoszą duże prądy, a zwarcie może stopić izolację i zrobić pożar. Próby „na krótko” wykonuj tylko wtedy, gdy wiesz, który zacisk jest sterujący, a który jest zasilaniem mocy.
1. Podstawowa budowa rozrusznika w Ursusach i rola w uruchamianiu silnika
Rozrusznik budowa i zasada działania w najprostszym ujęciu wygląda tak: prąd z akumulatora przepływa przez uzwojenia rozrusznika, wirnik zaczyna się obracać, a bendiks zazębia się z wieńcem koła zamachowego, przekazując moment na wał korbowy.
Kluczowe elementy, które „robią robotę”:
- Wirnik i komutator: wytwarzają moment obrotowy.
- Szczotki: doprowadzają prąd do komutatora; zużycie szczotek = spadek mocy.
- Elektromagnes (włącznik): załącza obwód mocy i często wysuwa bendiks.
- Bendiks (sprzęgło jednokierunkowe): zazębia i zabezpiecza rozrusznik, gdy silnik już „zaskoczy”.
- Tuleje/łożyskowanie: trzyma oś wirnika; luzy powodują ocieranie i wolne kręcenie.
Rozrusznik standardowy a z reduktorem: klasyczny ma bezpośrednie przeniesienie napędu, a rozrusznik z reduktorem ma przekładnię, która podnosi moment na wyjściu przy mniejszym obciążeniu elektryki.
2. Zasada działania rozrusznika samochodowego i rolniczego: różnice konstrukcyjne
Zasada działania rozrusznika w samochodzie i w ciągniku jest podobna (silnik elektryczny + zazębienie), ale warunki pracy są inne. W rolnictwie częściej masz:
- dłuższe postoje i rozruch „na zimno”,
- większe obciążenia (gęstszy olej, większe opory),
- gorsze warunki dla instalacji (wilgoć, korozja połączeń, słaba masa),
- prostsze układy sterowania (stacyjka, czasem bez przekaźników).
Budowa rozrusznika samochodowego bywa bardziej kompaktowa, a rozruszniki redukcyjne są dziś standardem. W Ursusach modernizacja na redukcyjny często daje realny zysk: szybciej kręci, łatwiej odpala zimą i mniej „męczy” akumulator.
3. Rozrusznik C-330: schemat podłączenia i typowe błędy
Frazy typu rozrusznik C 330 schemat i schemat podłączenia rozrusznika Ursus C 330 pojawiają się często, bo najwięcej problemów bierze się z połączeń.
W praktyce masz trzy „strefy” przewodów:
- zasilanie mocy: gruby przewód z plusa akumulatora na główny zacisk elektromagnesu,
- masa: gruby przewód z minusa akumulatora na blok silnika (nie na zardzewiałą ramę),
- sterowanie: cienki przewód ze stacyjki (pozycja START) na zacisk sterujący elektromagnesu.
Najczęstsze błędy przy podłączaniu: za cienkie przewody, luźne końcówki, słaby punkt masy, utlenione klemy oraz prowadzenie sterowania przez zużyte styki stacyjki bez przekaźnika (spadek napięcia na sterowaniu = cykanie elektromagnesu).
4. Rozrusznik C-360: schemat podłączenia i wskazówki montażowe
Analogicznie działa temat rozrusznik C 360 schemat i schemat podłączenia rozrusznika C 360. Zasada jest ta sama: mocy nie „ciągniesz” przez cienkie przewody ani przez stacyjkę.
- Sprawdź, czy przewód masowy jest krótki, gruby i ma czysty styk z blokiem.
- Przed uruchomieniem wykonaj szybki test: czy na zacisku sterującym pojawia się napięcie podczas przekręcenia kluczyka.
- Jeśli po wymianie rozrusznika jest gorzej, to zwykle winne są połączenia, a nie „nowy rozrusznik”.
Jeżeli po montażu słychać tylko „pyk”, a rozrusznik nie kręci, często problemem są styki elektromagnesu (wypalone) albo spadki napięcia na plusie/masie.
5. Budowa rozrusznika C-330 i C-360: na co patrzeć w serwisie
Hasła budowa rozrusznika C 330 i budowa rozrusznika C 360 w praktyce sprowadzają się do tego, co realnie się zużywa.
- Szczotki: gdy są krótkie, rozrusznik traci moc i bywa „losowy”.
- Komutator: przypalony lub zabrudzony pogarsza kontakt i zwiększa iskrzenie.
- Tuleje: luzy powodują ocieranie wirnika i wolne kręcenie, szczególnie pod obciążeniem.
- Bendiks: jeśli rozrusznik kręci „na pusto” albo słychać zgrzyt, bendiks może się ślizgać lub źle zazębiać.
- Elektromagnes: cykanie bez kręcenia często oznacza słabe zasilanie sterowania lub wypalone styki mocy.
Wskazówka serwisowa: zanim rozbierzesz rozrusznik, zmierz spadki napięcia na plusie i na masie podczas kręcenia. Jeśli spadki są duże, napraw połączenia. Rozbieranie rozrusznika nie rozwiąże słabej masy.
6. Rozrusznik z reduktorem: zasada działania i wpływ na rozruch
Rozrusznik z reduktorem zasada działania opiera się o przekładnię (często planetarną). Silnik elektryczny może pracować na wyższych obrotach, a reduktor zamienia je na większy moment na wyjściu. Efekt w praktyce:
- lepszy rozruch w niskich temperaturach,
- mniejsze „męczenie” akumulatora,
- często stabilniejsza praca przy słabszej instalacji (choć spadków napięcia nie oszukasz).
Wadą bywa większa liczba elementów wewnątrz, ale przy normalnym serwisie i czystej instalacji redukcyjny rozrusznik zwykle jest dobrym upgradem do C-330/C-360.
7. Najczęstsze awarie rozrusznika w Ursusach i szybka diagnostyka
Objawy i typowe przyczyny:
- Wolne kręcenie: spadki napięcia, słaby akumulator, zużyte szczotki/tuleje, zabrudzony komutator.
- Cykanie: zbyt niskie napięcie sterowania elektromagnesu, wypalone styki elektromagnesu, słaba masa.
- Brak reakcji: stacyjka/obwód START, przerwa w przewodzie sterującym, wyłącznik masy, brak zasilania.
- Zgrzyt: problemy z zazębieniem, bendiks, zużyty wieniec koła zamachowego.
Praktyczna kolejność działań:
- Sprawdź napięcie akumulatora pod obciążeniem.
- Zmierz spadek napięcia na plusie i masie podczas kręcenia.
- Sprawdź, czy na sterowaniu elektromagnesu pojawia się napięcie w pozycji START.
- Dopiero potem rozbieraj rozrusznik.
8. Jak czytać schematy budowy rozrusznika i użyć ich w praktyce
Fraza rozrusznik budowa schemat jest przydatna wtedy, gdy wiesz, czego na schemacie szukać:
- Obwód mocy: akumulator → elektromagnes (styki) → uzwojenia rozrusznika.
- Obwód sterowania: stacyjka/przekaźnik → zacisk sterujący elektromagnesu.
- Punkty pomiarowe: gdzie mierzyć spadki napięcia i gdzie sprawdzać obecność zasilania sterowania.
Jeśli schemat traktujesz jak mapę do pomiarów, diagnoza staje się szybka: mierzysz, gdzie „ginie” napięcie lub gdzie pojawia się duży spadek i naprawiasz dokładnie to miejsce.
Podsumowanie
Budowa rozrusznika jest prosta, ale warunki pracy w rolnictwie sprawiają, że kluczowe są połączenia i serwis elementów zużywalnych. Jeśli rozumiesz, jak działa elektromagnes, bendiks, szczotki i komutator, możesz szybko odróżnić usterkę instalacji od usterki samego rozrusznika i uniknąć niepotrzebnych wymian.
Najczęstsze pytania (FAQ)
Z czego składa się rozrusznik?
Z wirnika z komutatorem, szczotek, stojana/uzwojeń, elektromagnesu (włącznika), bendiksa oraz elementów łożyskowania (tuleje/łożyska) i obudowy.
Schemat podłączenia rozrusznika C-330 i C-360: co jest najważniejsze?
Grube przewody dla obwodu mocy i pewna masa na silniku. Sterowanie elektromagnesu idzie cienkim przewodem ze stacyjki (czasem przez przekaźnik). Większość problemów to spadki napięcia na połączeniach, nie „zły rozrusznik”.
Rozrusznik z reduktorem: czy warto?
Najczęściej tak, jeśli ciągnik odpala zimą lub ma cięższe warunki pracy. Reduktor zwiększa moment na wyjściu i poprawia rozruch. Warunek: instalacja (zwłaszcza masa) musi być w porządku.
